Forged vs Cast - Định nghĩa, so sánh & liên kết nội bộ
Trong ngành mâm xe hiệu suất cao, hai công nghệ chế tạo phổ biến nhất là phương pháp đúc (casting) và rèn (forging). Nếu hiểu rõ sự khác biệt giữa hai phương pháp này sẽ giúp người dùng nhận ra lý do tại sao công nghệ “lai” flow forming ra đời và mang lại sự kết hợp về độ bền lẫn chi phí hợp lý.
- Đúc (Casting / Cast Wheels):
- Kim loại nóng chảy được rót vào khuôn, sau đó đông đặc để tạo hình. Phương pháp này cho phép tự do trong thiết kế và chi phí sản xuất thấp hơn, nhưng dễ phát sinh khuyết điểm như lỗ rỗng (porosity), co rút khi nguội, và tổ chức vi mô không đồng nhất.
→ Để hiểu rõ hơn, hãy Khám phá quy trình sản xuất mâm đúc – RimTech
- Rèn (Forging / Forged Wheels):
- Phôi nhôm (billet) hoặc hợp kim được nung đến nhiệt độ thích hợp rồi chịu áp lực lớn để biến dạng, giúp tái định hướng hạt kim loại (grain flow), tăng mật độ cấu trúc, giảm khuyết điểm bên trong và cải thiện độ bền tổng thể.
→ Tham khảo thêm Công nghệ Forged Wheels | RimTech
Vì thế, Flow Forming là công nghệ “lai” giữa hai phương pháp trên: sử dụng phôi đúc sơ bộ (preform) rồi ép xoay dưới áp lực cao, giúp sắp xếp lại cấu trúc hạt tương tự quá trình rèn. Kết quả là một sản phẩm nhẹ hơn, bền hơn, nhưng vẫn giữ chi phí hợp lý.
Nguyên liệu & phôi (Billet / Preform)
Các hợp kim nhôm được sử dụng trong công nghệ mâm flow forming thường là A356-T6, 6061-T6, và 7075-T6 - mỗi loại có đặc tính cơ học khác nhau:
| Hợp kim | Đặc điểm chính | Ứng dụng |
|---|---|---|
| A356-T6 | Độ bền – nhẹ – dễ đúc | Flow formed, cast |
| 6061-T6 | Chịu tải tốt, dễ gia công CNC | Forged, flow formed |
| 7075-T6 | Bền kéo cao, dùng trong hàng không | Forged cao cấp |
Theo nghiên cứu trong“Fatigue characterization of flowformed A356-T6”, thì quá trình flow forming giúp giảm khuyết điểm nội tại và tăng khả năng chống mỏi so với đúc truyền thống. Ngoài ra, việc lựa chọn hợp kim còn phụ thuộc vào độ dẻo (ductility), giới hạn biến dạng, và độ đồng nhất cấu trúc hạt.
Quy trình sản xuất mâm Flow Forming
Bước 1: Nung / Gia nhiệt (Heating)
Quy trình flow forming bắt đầu từ một phôi đúc sơ bộ (cast preform) - thường được tạo ra bằng phương pháp đúc áp lực thấp (low-pressure casting) để đảm bảo hình dạng và độ dày ban đầu của khay mâm.
Phôi này được thiết kế có phần vành (barrel) dày hơn, nhằm phục vụ cho bước ép xoay (flow forming) sau đó. Giai đoạn này quyết định chất lượng cấu trúc nền của mâm, giúp giảm thiểu rỗ khí và tăng độ đồng đều của vật liệu.
Bước 2: Ép xoay (Rotary / Flow Forming)
Sau khi hoàn thiện phần mặt mâm và vành trước bằng đúc áp suất thấp, phần vành sau (barrel) vẫn chưa được tạo hình. Đây chính là phần được xử lý bằng công nghệ ép xoay, đây cũng là công đoạn quan trọng nhất trong quy trình flow forming.

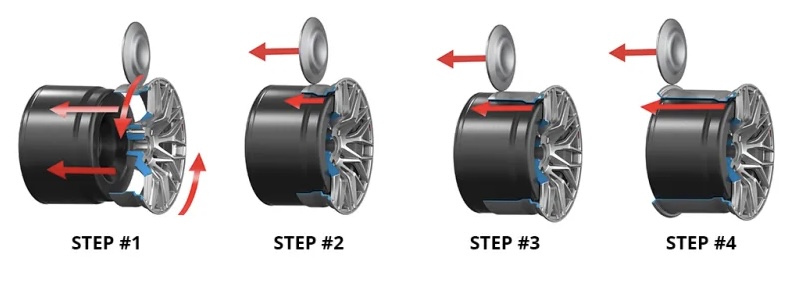

Ở giai đoạn này, (1) phần vành sau của mâm được gia nhiệt đến nhiệt độ dẻo tiêu chuẩn, (2) sau đó các con lăn thủy lực ép đều lên bề mặt trong khi mâm quay quanh trục tạo hình. (3) Áp lực và chuyển động quay này khiến kim loại kéo giãn và nén chặt, đồng thời giúp sắp xếp lại cấu trúc hạt kim loại theo hướng vòng quay - tương tự như quá trình rèn. (4) Khi ép đến chiều rộng và hình dạng mong muốn, phần vành sau được tạo hình hoàn chỉnh, với thành mâm mỏng hơn nhưng bền chắc hơn so với mâm đúc thông thường.
Nhờ đó, mâm flow forming có thể giảm tới 15–25% trọng lượng, nhưng vẫn đạt độ bền gần tương đương mâm rèn, mang lại hiệu năng cao và cảm giác lái chính xác hơn.
Bước 3: Gia công CNC

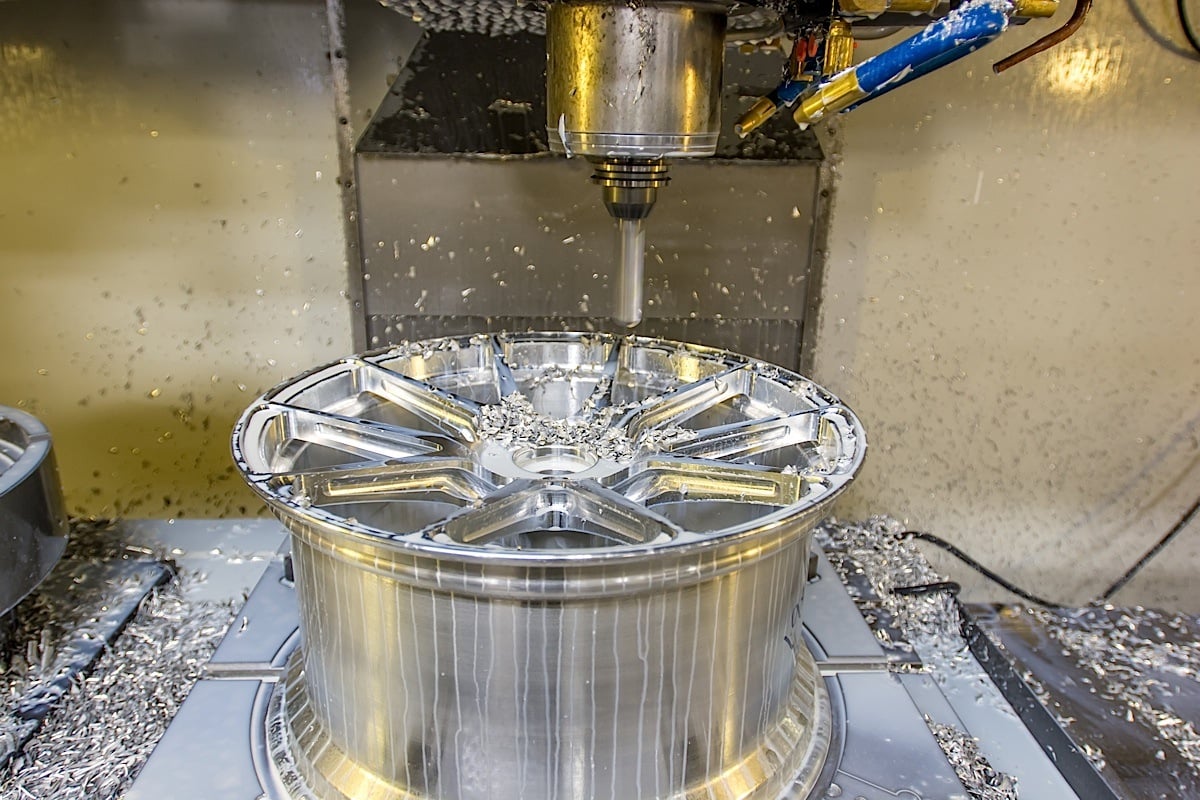

Sau ép xoay, mâm được phay CNC để hoàn thiện lỗ ốc, offset, mặt mâm và các chi tiết thiết kế. Đây là bước đảm bảo độ chính xác hình học cao.
Bước 4: Xử lý nhiệt (Heat Treatment)
Hợp kim được xử lý nhiệt theo chuẩn T6, tức là nung – làm nguội nhanh – ủ già để đạt độ cứng và độ bền cao nhất, giúp mâm chắc chắn nhưng vẫn nhẹ.
Kiểm tra chất lượng & thử nghiệm
Sau khi mâm được gia công và hoàn thiện bề mặt, sản phẩm sẽ trải qua nhiều bước kiểm định nghiêm ngặt nhằm đảm bảo đáp ứng đầy đủ các tiêu chuẩn kỹ thuật và an toàn quốc tế (như JWL, VIA, SAE J2530, hoặc TUV).
1. Kiểm tra kích thước và dung sai
Mâm được đo bằng máy CMM (Coordinate Measuring Machine) và thước đo laser để kiểm tra độ chính xác hình học, bao gồm: đường kính, độ dày mép, offset, độ đồng tâm và sai lệch dung sai.
2. Kiểm tra khuyết điểm bề mặt và cấu trúc bên trong
- Kiểm tra trực quan (Visual Inspection): phát hiện các lỗi bề mặt như rỗ khí, vết nứt, hoặc khuyết điểm do quá trình gia công.
- Kiểm tra không phá hủy (NDT - Non-Destructive Testing):
- X-ray/CT Scan: đánh giá cấu trúc bên trong để phát hiện rỗ khí hoặc nứt ngầm.
- Dye Penetrant Test: sử dụng chất thấm màu để xác định vết nứt siêu nhỏ trên bề mặt.
3. Kiểm tra độ cân bằng (Dynamic Balancing Test)
Mâm được lắp trên máy cân bằng động để đo độ lệch khối lượng. Mọi sai lệch vượt giới hạn cho phép (<1 gram đối với mâm cao cấp) sẽ được hiệu chỉnh để đảm bảo độ êm khi vận hành ở tốc độ cao.
4. Kiểm tra độ bền cơ học (Mechanical Testing)
- Impact Test (Thử va đập): mô phỏng va chạm với ổ gà hoặc lề đường nhằm đánh giá khả năng hấp thụ lực và chống nứt.
- Radial Fatigue Test (Thử mỏi hướng tâm): quay liên tục mâm ở tải trọng tương đương trọng lượng xe trong hàng trăm ngàn chu kỳ để kiểm tra khả năng chịu tải lâu dài.
- Cornering Fatigue Test (Thử mỏi khi vào cua): mô phỏng lực ngang tác động khi xe vào cua, đảm bảo mâm không biến dạng hoặc nứt sau thời gian sử dụng.
5. Kiểm tra lớp phủ & hoàn thiện bề mặt
Bề mặt mâm được kiểm tra độ bám sơn, độ bóng và khả năng chống ăn mòn (Salt Spray Test - theo tiêu chuẩn ASTM B117). Điều này đặc biệt quan trọng với mâm được nhôm hóa , sơn tĩnh điện hoặc sơn bóng.
So sánh tổng quan các công nghệ sản xuất mâm - Cast, Forged, Flow Forming
| Tiêu chí | Cast (Đúc) | Flow Forming (Ép xoay) | Forged (Rèn) |
|---|---|---|---|
| Trọng lượng | Cao | Giảm 15-25% so với Cast | Thấp nhất |
| Độ bền | Trung bình | Cao - nhờ cấu trúc hạt được nén chặt và sắp xếp lại | Rất cao - mật độ kim loại đồng nhất |
| Chi phí sản xuất | Thấp nhất | Trung bình - thấp hơn Forged nhưng cao hơn Cast | Cao nhất |
| Độ phức tạp thiết kế | Tốt – dễ tạo hình | Trung bình - giới hạn ở hình học vừa phải | Cao - yêu cầu thiết kế kỹ thuật cao |
| Yêu cầu công nghệ | Dễ thực hiện, thiết bị phổ thông | Cần máy ép xoay & kiểm soát quy trình chính xác | Cần máy rèn công suất lớn, kiểm soát chặt chẽ |
| Ưu điểm chính | Giá thành rẻ, linh hoạt mẫu mã | Trọng lượng nhẹ, độ bền cao, cân bằng giữa giá và hiệu suất | Bền - nhẹ - chính xác tuyệt đối |
| Nhược điểm chính | Dễ rỗ khí, độ bền kém hơn | Không đạt độ bền cực đại như Forged, không phù hợp hình học phức tạp | Chi phí cao, thời gian sản xuất lâu |
| Ứng dụng phổ biến | Xe phổ thông | Xe thể thao, xe sang, xe hiệu năng cao | Xe đua, siêu xe, xe hiệu suất cực cao |
Flow forming hiện được sử dụng rộng rãi trong ô tô thể thao, aftermarket performance, và thậm chí trong ngành hàng không- quốc phong , nơi cần tỷ lệ bền/trọng lượng (strength-to-weight ratio) tối ưu.
Kết luận
Công nghệ mâm xe không chỉ là câu chuyện của vật liệu hay quy trình, mà còn là sự kết hợp giữa kỹ thuật, thẩm mỹ và hiệu suất. Nếu bạn muốn hiểu sâu hơn về các công nghệ đúc, rèn và flow forming, hãy tiếp tục khám phá tại Rimtech - nơi chúng tôi chia sẻ kiến thức kỹ thuật chuẩn xác, độc quyền và dễ hiểu nhất cho người yêu xe.
RIMTECH VIỆT NAM
📍Địa chỉ: Số 8/32B Ấp 19, Xã Bình Chánh, TP. Hồ Chí Minh
📞Hotline: 0974034084 (Mr. Phong)
🔵 Facebook: Rimtech Việt Nam
🎥Theo dõi kênh YouTube để xem quá trình phục hồi thực tế: Rimtech Vietnam
