Khi bạn chọn mâm (vành) cho xe, đặc biệt là mâm độ, mâm thể thao thì không thể chỉ nhìn vào kiểu dáng hoặc màu sắc. Nếu mâm không khớp hoặc chịu lực kém, có thể gây rung, mòn lốp không đều, căng lực lên trục, thậm chí vỡ mâm trong các trường hợp va chạm mạnh.
Mỗi thông số mâm như ET/Offset, PCD, CB, kích thước (diameter × width), load rating, dấu JWL/VIA, trọng lượng, backspacing đều mang ý nghĩa kỹ thuật riêng ảnh hưởng trực tiếp đến an toàn, hiệu suất và tuổi thọ của mâm. Trong bài viết này, Rimtech sẽ “mổ xẻ” từng thông số, cách xác định và kiểm tra thực tế tại xưởng một cách dễ hiểu và chi tiết, sao cho người dùng có thể hiểu được nhưng vẫn đảm bảo được tính chuyên môn.
Kích thước mâm (Wheel Width) - thông số cơ bản nhưng quan trọng nhất
Kích thước mâm là thông số thể hiện chiều rộng của mâm, được ghi dưới dạng: 7J, 7.5J, 8.0J.
Trong đó:
- 7/7.5/8.0→ chiều rộng mâm (inch) – tính giữa hai mép trong của vành (bead seats).
- Chữ cái cuối (J, JJ, K...) → biểu thị kiểu gờ mâm (flange ), sẽ được giải thích kỹ ở phần dưới.

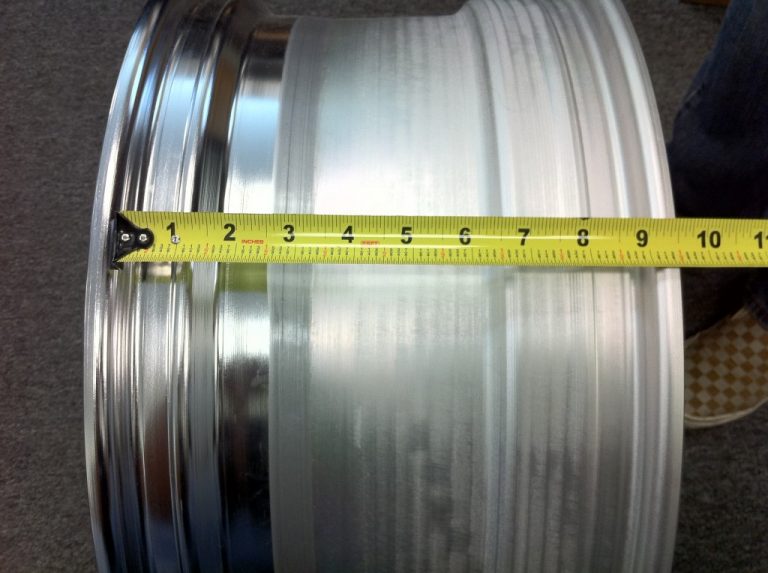

Chiều rộng của bánh xe về cơ bản là diện tích được hiển thị trên ảnh trên và nó được đo bằng inch. Nói cách khác, con số càng lớn thì bánh xe của bạn càng "dày".

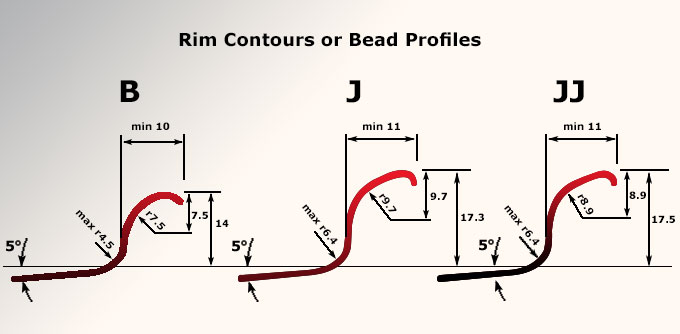

Kiểu gờ mâm (Flange Shape – ký hiệu J, JJ, K, JK, B...)
Kiểu gờ mâm (Flange shape) là dạng hình học của mép ngoài cùng mâm, nơi mép lốp (bead) tựa vào. Phần này giữ vai trò quan trọng trong việc cố định lốp, đảm bảo áp suất khí nén không thoát ra và lốp không bị tuột khỏi mâm khi xe vào cua hoặc phanh gấp.
Các loại gờ phổ biến:
- J: Loại tiêu chuẩn cho xe con (passenger cars). Mép gờ cong nhẹ, giúp việc lắp lốp dễ dàng và giữ áp suất ổn định.
- JJ: Gờ sâu và dày hơn, thường dùng cho xe SUV hoặc off-road, giúp lốp bám chắc khi đi địa hình gồ ghề hoặc áp suất lốp thấp.
- K, JK: Dành cho xe tải nhẹ hoặc xe thương mại, có gờ cứng và chịu lực cao hơn, ngăn mép lốp bị bật ra dưới tải lớn.
- B, D: Loại hiếm, thường gặp ở mâm cổ điển hoặc xe đặc chủng, ít dùng trong xe hiện đại.
Tác động kỹ thuật:
- Gờ mâm đúng chuẩn giúp lốp và mâm ăn khớp tuyệt đối, duy trì độ kín khí, hạn chế rung và mòn không đều.
- Nếu chọn kiểu gờ không phù hợp với loại lốp, có thể xảy ra hiện tượng xì hơi, tuột mép hoặc mất cân bằng khi xe chạy tốc độ cao.
- Với xe dùng lốp hiệu năng cao (high performance hoặc drift), nên chọn gờ JJ hoặc JK để tăng độ bám và khả năng giữ mép lốp khi chịu lực ngang lớn.
Lưu ý khi chọn mâm theo kích thước và kiểu gờ:
- Nên giữ đúng chuẩn kích thước và gờ theo khuyến nghị của nhà sản xuất xe hoặc lốp.
- Nếu nâng cấp (độ mâm), hãy tính lại đường kính lăn tổng thể (rolling diameter) để không ảnh hưởng tới cảm biến và hiển thị tốc độ.
- Khi độ mâm rèn hoặc mâm off-road, nên kiểm tra kỹ kiểu gờ sao cho tương thích với dòng lốp bạn dùng (performance, A/T, M/T…).
ET/Offset - Thông số quyết định vị trí mâm và độ ổn định của xe

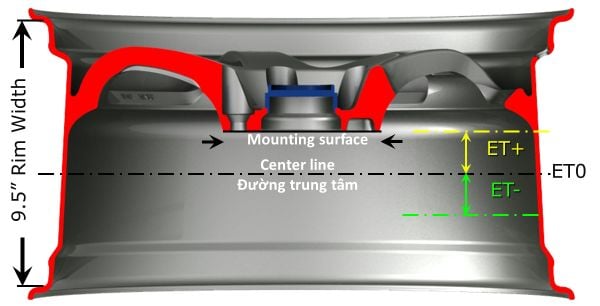

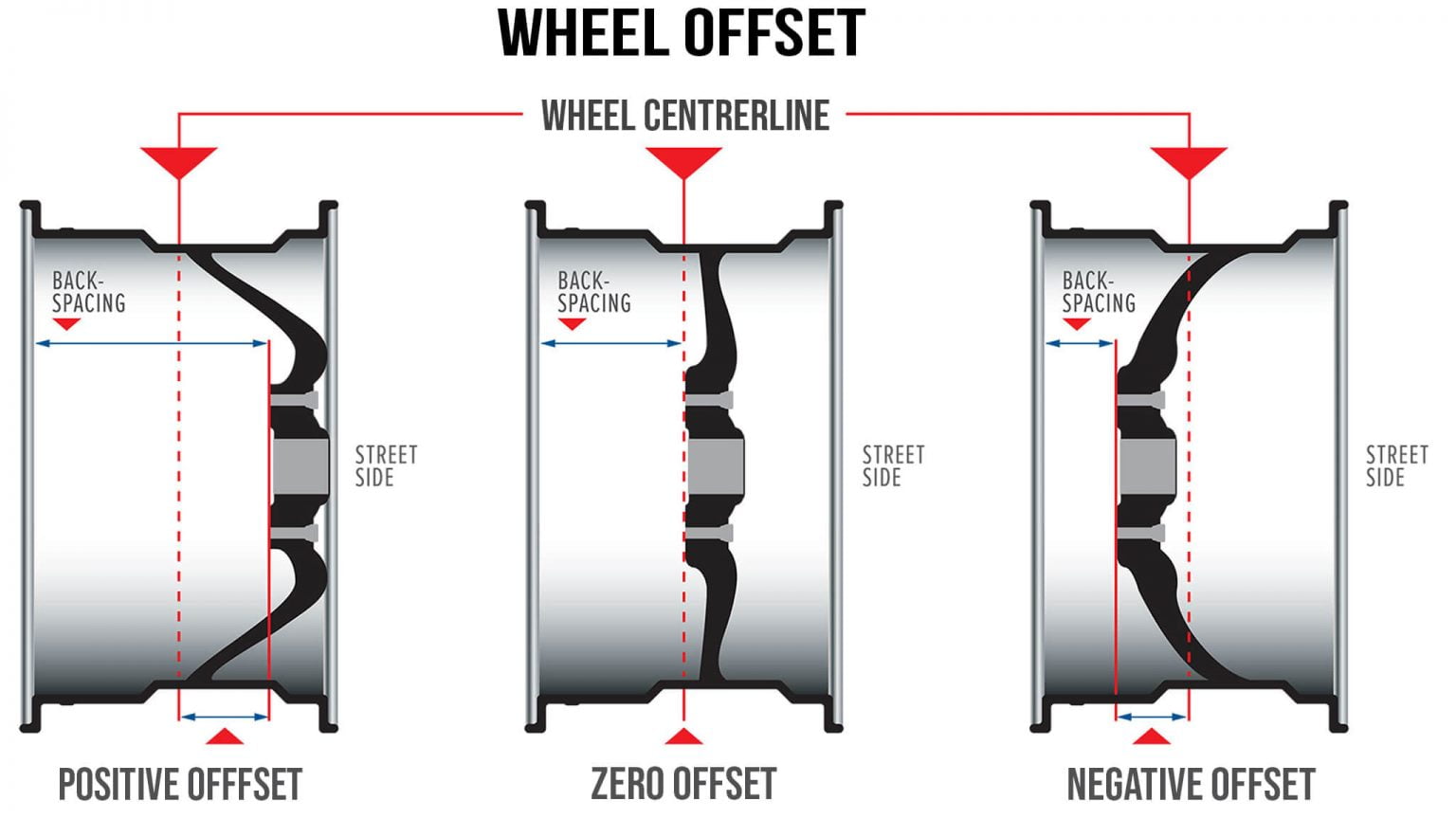

Offset (ký hiệu ET, đơn vị mm) là khoảng cách giữa mặt phẳng lắp (mounting face) và đường tâm của mâm xe (wheel centerline).
- ET dương (+): mặt lắp nằm gần phía ngoài mâm, khiến mâm nằm sâu hơn vào trong gầm.
- ET = 0: mặt lắp trùng với tâm mâm (zero offset).
- ET âm (–): mặt lắp nằm lùi vào trong, khiến mâm “lật” ra ngoài hơn.
Việc thay đổi ET ảnh hưởng trực tiếp đến kết cấu của mâm, khoảng hở với phuộc, cùm phanh và vè xe. Lựa chọn sai có thể gây cạ phanh, chạm vè hoặc lệch tay lái khi vận hành.
- Offset quá dương (mâm bó sát vào khoang bánh) dễ gây va chạm má phanh, vòm bánh, giảm góc xoay.
- Offset quá âm (mâm nằm lùi ra ngoài) làm tăng lực quán tính và moment cánh tay (khoảng cách vuông góc từ trục quay đến điểm đặt lực), dễ gây mỏi trụ đỡ, bạc đạn, và áp lực lớn lên hệ thống lái.
- Offset sai có thể làm trọng tâm bánh đổi, ảnh hưởng đến phân bố trọng lực khi vào cua.
Offset được đo bằng dụng cụ gauge chuyên dụng, hoặc thử lắp tạm để kiểm tra độ hở khi đánh lái, đặc biệt với xe có đĩa phanh lớn hoặc hệ thống treo nâng cấp. Khi quy đổi, 1 inch = 25.4 mm để tính chênh lệch vị trí mép mâm. Thông thường, khi độ mâm hay lốp thì người kỹ thuật thường giữ ± 5 - 10 mm so với offset gốc là an toàn. Nếu muốn làm mâm “concave” (lõm sâu), có thể chọn offset thấp hơn, nhưng phải kiểm tra khoảng cách bên trong với phanh, các chi tiết khác.
PCD (Pitch Circle Diameter) – Bước bắt bu lông

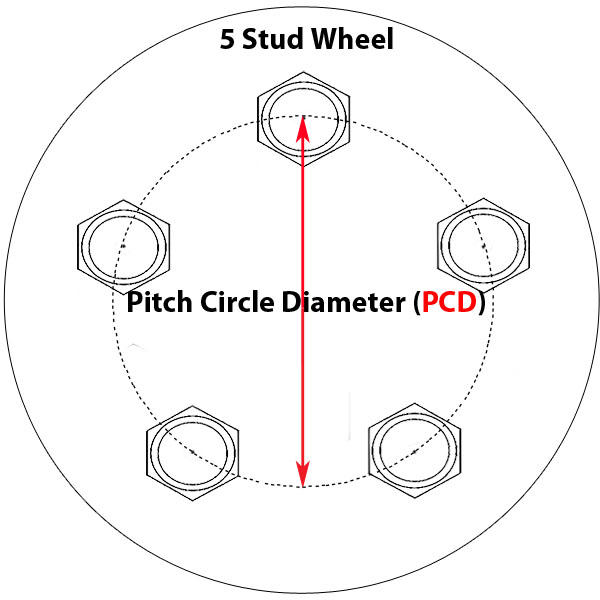

PCD là viết tắt của Pitch Circle Diameter, có nghĩa là đường kính của vòng tròn đi qua tâm tất cả các lỗ bu lông (lug) trên mâm xe.
Bạn có thể hình dung: nếu nối tâm của từng lỗ bu lông lại, chúng sẽ tạo thành một vòng tròn, đó chính là đường kính của vòng tròn này hay đúng là PCD.

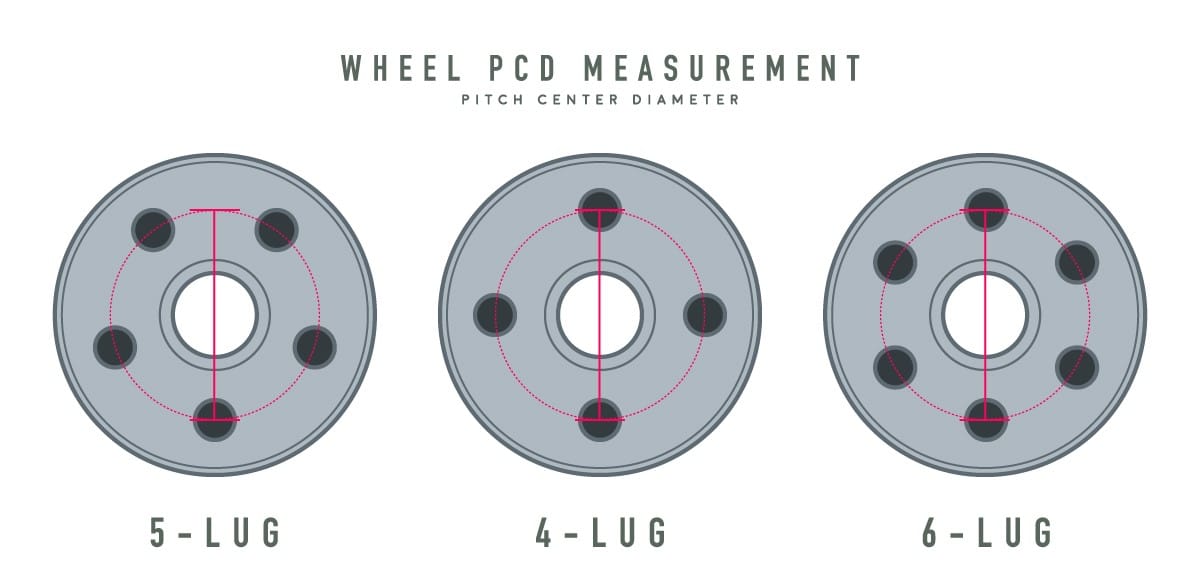

Thông số PCD luôn được ghi dưới dạng:
Số lượng lỗ bu lông × Đường kính vòng bu lông (tính bằng mm)
Ví dụ:
- 4×100 → mâm có 4 lỗ bu lông, vòng bu lông đường kính 100 mm.
- 5×114.3 → 5 lỗ bu lông, vòng bu lông đường kính 114,3 mm.
- 6×139.7 → 6 lỗ bu lông, vòng bu lông đường kính 139,7 mm.
Mỗi dòng xe thường có chuẩn PCD cố định, ví dụ:
- Honda City, Toyota Vios: 4×100 mm
- Mazda CX-5, Toyota Camry: 5×114.3 mm
PCD sẽ quyết định việc mâm có thể lắp khít vào moay-ơ (hub) hay không.
Nếu PCD không trùng khớp với xe:
- Bu-lông không nằm đúng vị trí lỗ bắt → không thể siết chặt đều.
- Khi xe chạy, bánh có thể bị rung, lệch tâm hoặc gây mòn ổ bi, moay-ơ.
- Trong trường hợp nghiêm trọng, bu-lông có thể gãy hoặc bị nứt khi chịu tải lớn.
Một số người dùng vòng chuyển đổi PCD (adaptor) để lắp mâm khác chuẩn. Tuy nhiên, nếu adaptor không chính xác hoặc chất lượng kém, sẽ gây lệch tâm, rung lắ hoặc phân bố lực không đều → ảnh hưởng đến an toàn.
*Lưu ý khi chọn mâm thay thế
- Khi thay mâm khác kích thước, cần giữ nguyên PCD, số lỗ bu-lông và CB (center bore).
- Dù chỉ sai lệch 0,5 mm, mâm vẫn có thể KHÔNG khớp hoàn toàn với bu-lông, dẫn đến việc rung lắc ở tốc độ cao hoặc lốp xe mòn không đều.
CB (Center Bore – Đường kính tâm mâm)

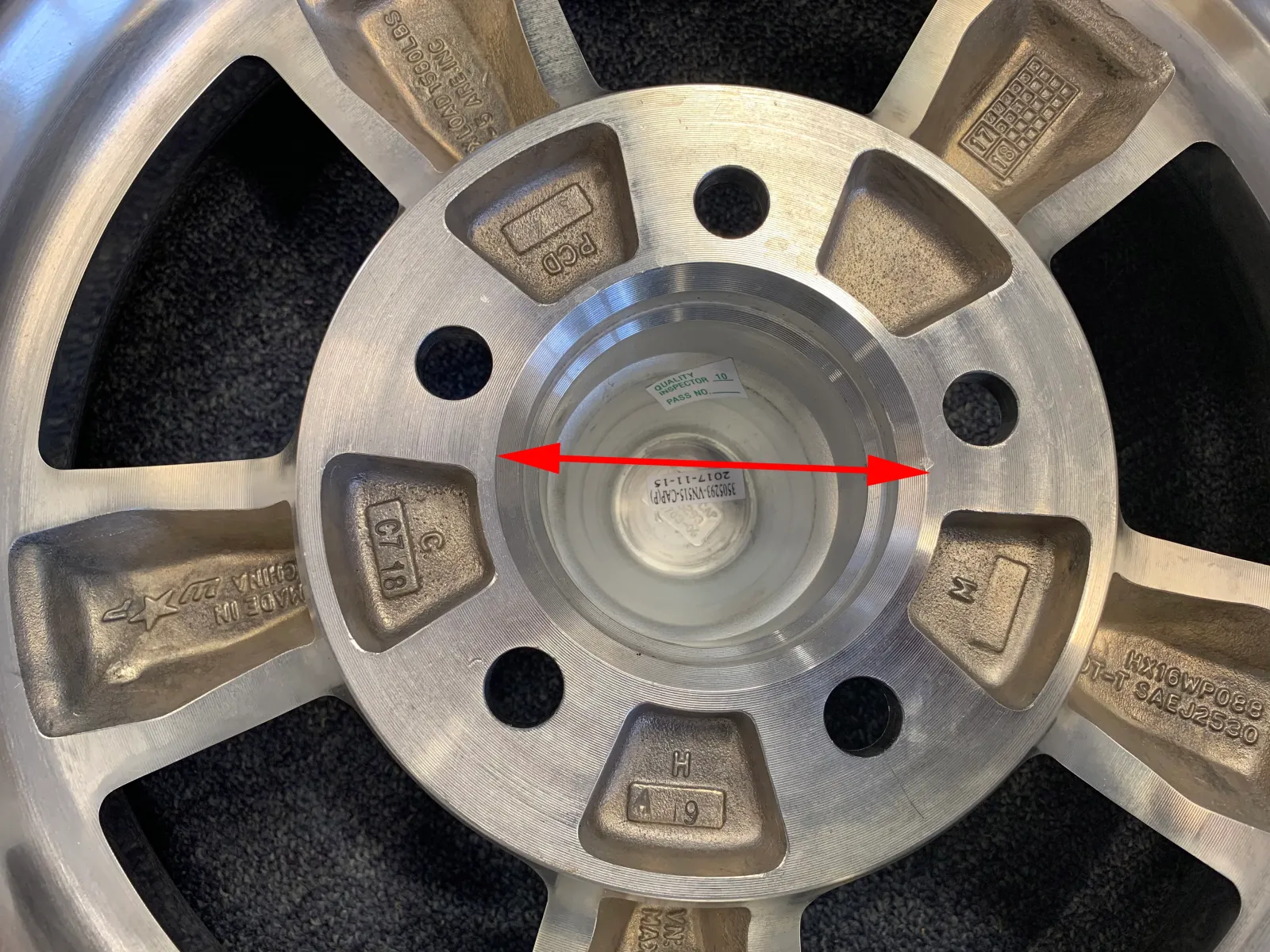

Center Bore (CB) là đường kính của lỗ tròn ở chính giữa mâm, nơi ôm khít vào trục trung tâm (hub) của xe. Phần này đóng vai trò giúp mâm tự căn tâm chính xác (hub-centric) khi lắp đặt.
Ví dụ: CB = 66,5 mm nghĩa là lỗ giữa mâm có đường kính 66,5 mm.
Lỗ tâm này không chỉ là chi tiết cơ học đơn thuần mà là điểm tiếp xúc chính giữa mâm và trục xe, đảm bảo mâm được giữ vững ở đúng vị trí, giảm rung động, và phân bổ tải trọng đồng đều khi xe vận hành.
Việc CB khớp chính xác với trục trung tâm cực kỳ quan trọng để đảm bảo mâm hoạt động ổn định:
- Nếu CB nhỏ hơn trục trung tâm: mâm không thể lắp được do không vừa khít vào moay-ơ (hub).
- Nếu CB lớn hơn trục trung tâm: mâm không còn hub-centric, tức là không tự căn tâm bằng trục mà chỉ được cố định bằng ốc. Điều này dẫn đến rung, lắc hoặc mất cân bằng khi xe chạy ở tốc độ cao.
Khi mâm không được dẫn tâm đúng cách, lực sẽ dồn không đều lên bu-lông và vòng bi bánh xe, lâu dài có thể gây mòn lốp không đều, giảm tuổi thọ ổ trục và gây tiếng ồn bất thường. Đối với xe hiệu năng cao, sai lệch nhỏ trong CB (chỉ 0,1 mm) cũng có thể gây dao động ly tâm (radial runout) – một hiện tượng mà các hãng đua xe đặc biệt cảnh giác.

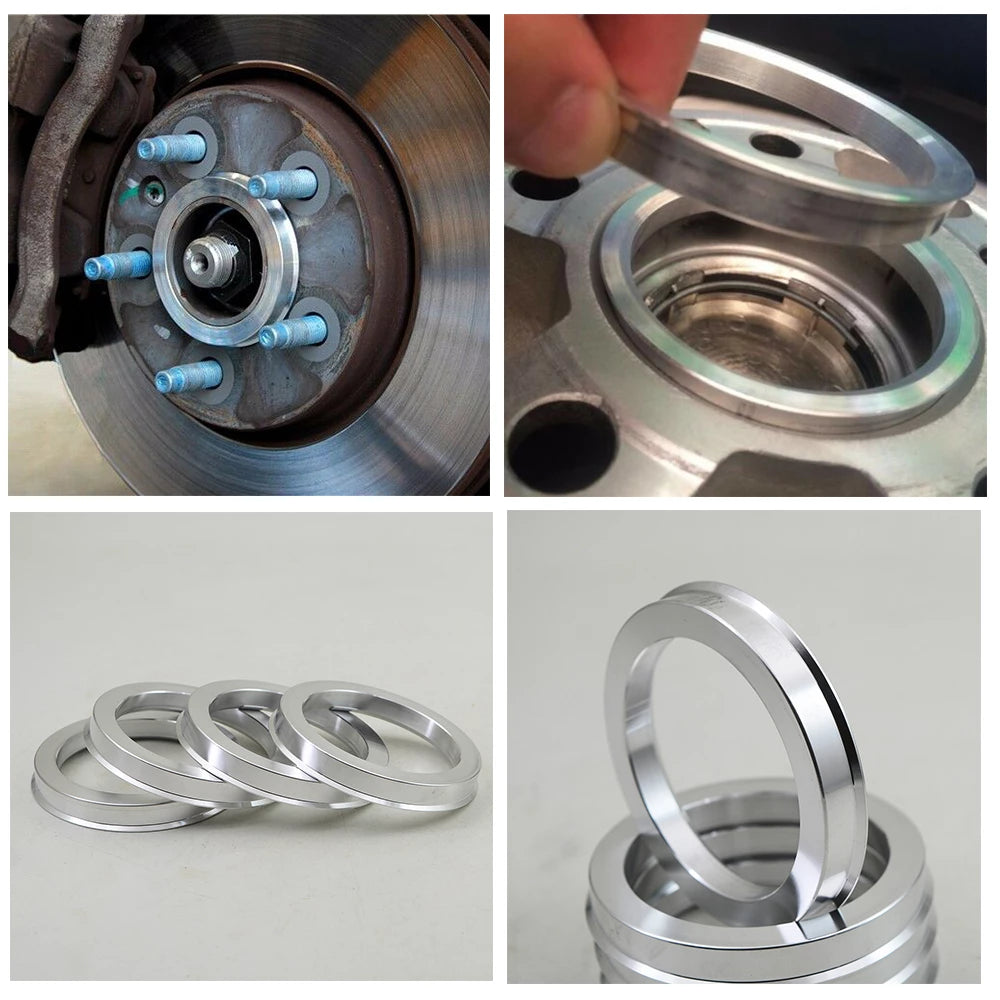

Trong trường hợp CB của mâm lớn hơn trục xe, có thể dùng vòng chèn (hub-centric ring) để bù phần hở và giúp mâm ôm đúng tâm trục. Tuy nhiên, để đảm bảo an toàn và độ bền:
- Vật liệu: ưu tiên nhôm hoặc thép, tránh nhựa rẻ tiền dễ biến dạng hoặc nóng chảy.
- Độ chính xác: sai số không vượt quá ≤ ±0,02 mm để đảm bảo đồng tâm tuyệt đối ở giữa mâm và trục.
- Lắp đặt: giữ bề mặt tiếp xúc sạch, phẳng, tránh bụi bẩn gây lệch tâm và rung.
- Khuyến nghị: các nhà cung cấp cần kiểm tra CB đúng với từng dòng xe để tránh fitment issues (vấn đề tương thích khi lắp mâm).
Load Index (Tải trọng cho phép)
Load Index là khối lượng tối đa mà một mâm có thể chịu (trong điều kiện thử nghiệm).
-
Ví dụ: 690 kg, 800 kg, 1.000 kg… thường được ghi trên mâm hoặc trong tài liệu sản xuất.
Hầu hết các mâm đạt chuẩn JWL/VIA hoặc SAE J2530 đều phải vượt qua các bài thử: radial fatigue (trọng lượng xe dồn lên mâm khi chạy trên đường thẳng), cornering fatigue (lực tác dụng lên mâm khi xe vào cua), impact test (Kiểm tra va đập). Theo tiêu chuẩn JWL/VIA, mâm đúc chịu hệ số an toàn ≥ 1,5 cho độ bền mỏi (mâm rèn có thể cao hơn).
-
Ví dụ trong tài liệu của ProPioneer, con số load rating 690 kg thường xuất hiện cho loại 5×114.3 (PCD) mâm thông dụng.
Luôn chọn mâm có tải trọng cao hơn tải trọng tối đa bánh xe (cộng trừ 20–30 %) để có biên độ an toàn. Mâm độ, mâm aftermarket thường dùng hệ số an toàn cao hơn yêu cầu OEM để đảm bảo khi tăng trọng lượng, độ bám cao hay chở nặng.
